Скоба для подвеса VTM

Ширина, мм

Высота, мм

Длина, мм

Толщина, мм

Тип материала

Сбросить
Скоба для подвеса VTM 100мм оцинкованная
Скоба для подвеса VTM 100мм оцинкованная

Цена: по запросу

шт.
Товар добавлен в корзину
Скоба для подвеса VTM 200мм оцинкованная
Скоба для подвеса VTM 200мм оцинкованная

Цена: по запросу

шт.
Товар добавлен в корзину
Скоба для подвеса VTM 300мм оцинкованная
Скоба для подвеса VTM 300мм оцинкованная

Цена: по запросу

шт.
Товар добавлен в корзину

Характеристики

ширина
От 106 до 306 мм
ширина
толщина
2,0 мм
толщина
высота
37 мм
высота
Скоба для подвеса VTM 3D модель

Прикрепить файл


ОПИСАНИЕ:

Скоба для подвеса VTM применяется для подвеса кабельной трассы под потолком на шпильке диаметром 10мм. Имеет П-образную форму с перфорацией по трем сторонам. Ширина скобы может составлять от 100 до 300 мм, толщина металла 2.0 мм. Под заказ возможно изготовить скобы шириной до 600мм.

Скобу можно использовать с перфорированным и глухим лотком.



Короб присоединительный может изготавливаться в различных климатических исполнениях:

— без покрытия

— покрытие порошковой краской из палитры RAL

— оцинкованная сталь по методу Сендзимира

— оцинкованная сталь методом глубокого погружения (горячеоцинкованная сталь)



Монтаж скобы для подвеса на кабельный лоток:

  • Монтаж скобы для подвеса на кабельный лоток глухой и перфорированный осуществляется в несколько этапов:
  • Разметка кабельной трассы и сверление отверстий
  • Фиксация шпильки к потолку при помощи забивного анкера или подвеса под шпильку
  • Фиксация подвеса и лотка к шпильке болтовым соединением



Шпилька проходит сквозь основание лотка через предварительно подготовленные, или технологические отверстия донной перфорации и фиксируется гайкой и шайбой с наружной части скобы.

Скоба для подвеса предотвращает деформацию при нагрузке лотка кабелем.

Чертежи

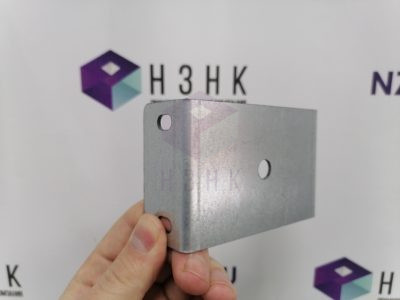

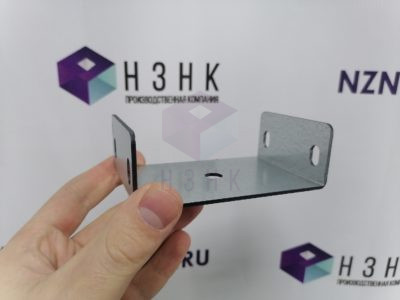

Фотографии товара

Скоба для подвеса VTM
Скоба для подвеса VTM
Скоба для подвеса VTM
Скоба для подвеса VTM
Скоба для подвеса VTM
Скоба для подвеса VTM
