Соединитель шарнирный SSL

Соединитель шарнирный SSL 100х280(1.0)ZN

Цена: по запросу

Соединитель шарнирный SSL 50х280(1.0)ZN

Цена: по запросу

Соединитель шарнирный SSL 80х280(1.0)ZN

Цена: по запросу

Характеристики

280

длина

От 1.0 до 2.0 мм

толщина

50 - 200мм

высота

Прикрепить файл

Я даю свое согласие на обработку персональных данных и соглашаюсь с условиями и политикой конфиденциальности.

Артикул	Размеры (BxHxL), ММ	Ед изм.	Толщина Металла (S), ММ	Вес, КГ	Варианты исполнения
Артикул	Размеры (BxHxL), ММ	Ед изм.	Толщина Металла (S), ММ	Вес, КГ	ZN	FM	HDG	INOX	RAL
USLLZ 100x50x3000(1.2)	100x50х1150	шт.	1.2	2.10
USLLZ 100x50x3000(1.5)	100x50х1150	шт.	1.5	2.53
USLLZ 200x50x3000(1.2)	200x50х1150	шт.	1.2	1.56
USLLZ 200x50x3000(1.5)	200x50х1150	шт.	1.5	2.92
USLLZ 300x50x3000(1.2)	300x50х1150	шт.	1.2	2.80
USLLZ 300x50x3000(1.5)	300x50х1150	шт.	1.5	3.36
USLLZ 400x50x3000(1.2)	400x50х1150	шт.	1.2	5.11
USLLZ 400x50x3000(1.5)	400x50х1150	шт.	1.5	3.11
USLLZ 500x50x3000(1.2)	500x50х1150	шт.	1.2	3.38
USLLZ 500x50x3000(1.5)	500x50х1150	шт.	1.5	4.06
USLLZ 600x50x3000(1.2)	600x50х1150	шт.	1.2	3.90
USLLZ 600x50x3000(1.5)	600x50х1150	шт.	1.5	4.68
USLLZ 100x80x3000(1.2)	100x80х1150	шт.	1.2	2.31
USLLZ 100x80x3000(1.5)	100x80х1150	шт.	1.5	2.77
USLLZ 200x80x3000(1.2)	200x80х1150	шт.	1.2	4.39
USLLZ 200x80x3000(1.5)	200x80х1150	шт.	1.5	2.68
USLLZ 300x80x3000(1.2)	300x80х1150	шт.	1.2	3.10
USLLZ 300x80x3000(1.5)	300x80х1150	шт.	1.5	3.73
USLLZ 400x80x3000(1.2)	400x80х1150	шт.	1.2	3.36
USLLZ 400x80x3000(1.5)	400x80х1150	шт.	1.5	4.03
USLLZ 500x80x3000(1.2)	500x80х1150	шт.	1.2	3.75
USLLZ 500x80x3000(1.5)	500x80х1150	шт.	1.5	4.50
USLLZ 600x80x3000(1.2)	600x80х1150	шт.	1.2	4.26
USLLZ 600x80x3000(1.5)	600x80х1150	шт.	1.5	5.11
USLLZ 100x100x3000(1.2)	100x100х1150	шт.	1.2	2.53
USLLZ 100x100x3000(1.5)	100x100х1150	шт.	1.5	3.04
USLLZ 200x100x3000(1.2)	200x100х1150	шт.	1.2	2.93
USLLZ 200x100x3000(1.5)	200x100х1150	шт.	1.5	5.76
USLLZ 300x100x3000(1.2)	300x100х1150	шт.	1.2	3.51
USLLZ 300x100x3000(1.5)	300x100х1150	шт.	1.5	4.07
USLLZ 400x100x3000(1.2)	400x100х1150	шт.	1.2	3.73
USLLZ 400x100x3000(1.5)	400x100х1150	шт.	1.5	4.48
USLLZ 500x100x3000(1.2)	500x100х1150	шт.	1.2	4.11
USLLZ 500x100x3000(1.5)	500x100х1150	шт.	1.5	4.89
USLLZ 600x100x3000(1.2)	600x100х1150	шт.	1.2	4.76
USLLZ 600x100x3000(1.5)	600x100х1150	шт.	1.5	5.71

ОПИСАНИЕ:

Соединитель шарнирный для листовых кабельных лотков используется для изменения высоты кабельной трассы в диапазоне 180 градусов. Изготавливается из стали толщиной от 1.0 до 2 мм. Сам соединитель состоит из двух составляющих пластин с отверстиями.

Перфорация по горизонтали используется для фиксации соединителя на лотке при помощи болтов и гаек М6. Перфорация на окружности используется для соединения двух элементов и фиксации угла в момент монтажа.

Длина одной части аксессуара составляет 165 мм, общая длина всего соединителя 280 мм. Высота аксессуара может составлять от 50 до 100 мм.

Соединитель шарнирный может заменить углы внутренние и внешние, если возможно использование аксессуара без крышки, так как шарнирный соединитель крышкой не оснащается.

ПРИМЕР МОНТАЖА:

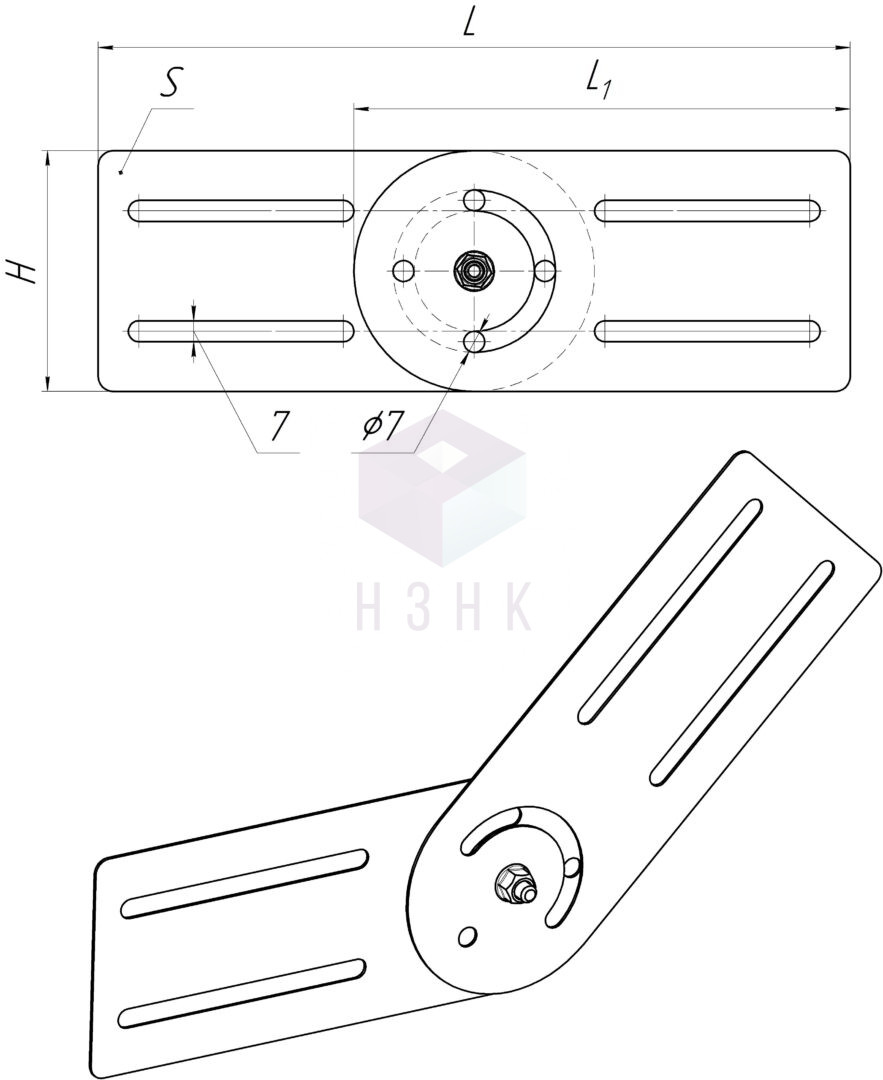

Чертежи

Типы покрытий материалов

без покрытия

метод сендзимира

inox

нержавеющая сталь

ral

порошковая покраска

hdg

горячее цинкование

В каталоге указаны стандартные параметры, возможно изготовление нестандартных изделий по чертежам и пожеланиям клиента.
Представленные цены на Соединитель шарнирный SSL носят исключительно информационный характер и не являются публичной офертой.

Фотографии товара
