Артикул |
Размеры (BxHxL), ММ |
Ед изм. |
Толщина Металла (S), ММ |
Вес, КГ |
Варианты исполнения |
ZN |
FM |
HDG |
INOX |
RAL |
X-OLLZ 100x50x3000(1.2) |
100x50x1050 |
шт. |
1.2 |
4..48 |
|
|
|
|
|
X-OLLZ 100x50x3000(1.5) |
100x50x1050 |
шт. |
1.5 |
5.38 |
|
|
|
|
|
X-OLLZ 200x50x3000(1.2) |
200x50x1150 |
шт. |
1.2 |
5.19 |
|
|
|
|
|
X-OLLZ 200x50x3000(1.5) |
200x50x1150 |
шт. |
1.5 |
6.22 |
|
|
|
|
|
X-OLLZ 300x50x3000(1.2) |
300x50x1250 |
шт. |
1.2 |
5.97 |
|
|
|
|
|
X-OLLZ 300x50x3000(1.5) |
300x50x1250 |
шт. |
1.5 |
7.16 |
|
|
|
|
|
X-OLLZ 400x50x3000(1.2) |
400x50x1350 |
шт. |
1.2 |
6.64 |
|
|
|
|
|
X-OLLZ 400x50x3000(1.5) |
400x50x1350 |
шт. |
1.5 |
7.97 |
|
|
|
|
|
X-OLLZ 500x50x3000(1.2) |
500x50x1450 |
шт. |
1.2 |
7.20 |
|
|
|
|
|
X-OLLZ 500x50x3000(1.5) |
500x50x1450 |
шт. |
1.5 |
8.65 |
|
|
|
|
|
X-OLLZ 600x50x3000(1.2) |
600x50x1550 |
шт. |
1.2 |
8.63 |
|
|
|
|
|
X-OLLZ 600x50x3000(1.5) |
600x50x1550 |
шт. |
1.5 |
9.98 |
|
|
|
|
|
X-OLLZ 100x80x3000(1.2) |
100x80x1050 |
шт. |
1.2 |
4.91 |
|
|
|
|
|
X-OLLZ 100x80x3000(1.5) |
100x80x1050 |
шт. |
1.5 |
5.90 |
|
|
|
|
|
X-OLLZ 200x80x3000(1.2) |
200x80x1150 |
шт. |
1.2 |
5.71 |
|
|
|
|
|
X-OLLZ 200x80x3000(1.5) |
200x80x1150 |
шт. |
1.5 |
6.85 |
|
|
|
|
|
X-OLLZ 300x80x3000(1.2) |
300x80x1250 |
шт. |
1.2 |
6.62 |
|
|
|
|
|
X-OLLZ 300x80x3000(1.5) |
300x80x1250 |
шт. |
1.5 |
7.94 |
|
|
|
|
|
X-OLLZ 400x80x3000(1.2) |
400x80x1350 |
шт. |
1.2 |
7.16 |
|
|
|
|
|
X-OLLZ 400x80x3000(1.5) |
400x80x1350 |
шт. |
1.5 |
8.59 |
|
|
|
|
|
X-OLLZ 500x80x3000(1.2) |
500x80x1450 |
шт. |
1.2 |
7.98 |
|
|
|
|
|
X-OLLZ 500x80x3000(1.5) |
500x80x1450 |
шт. |
1.5 |
9.58 |
|
|
|
|
|
X-OLLZ 600x80x3000(1.2) |
600x80x1550 |
шт. |
1.2 |
9.07 |
|
|
|
|
|
X-OLLZ 600x80x3000(1.5) |
600x80x1550 |
шт. |
1.5 |
10.89 |
|
|
|
|
|
X-OLLZ 100x100x3000(1.2) |
100x100x1050 |
шт. |
1.2 |
5.40 |
|
|
|
|
|
X-OLLZ 100x100x3000(1.5) |
100x100x1050 |
шт. |
1.5 |
6.47 |
|
|
|
|
|
X-OLLZ 200x100x3000(1.2) |
200x100x1150 |
шт. |
1.2 |
6.24 |
|
|
|
|
|
X-OLLZ 200x100x3000(1.5) |
200x100x1150 |
шт. |
1.5 |
7.49 |
|
|
|
|
|
X-OLLZ 300x100x3000(1.2) |
300x100x1250 |
шт. |
1.2 |
7.23 |
|
|
|
|
|
X-OLLZ 300x100x3000(1.5) |
300x100x1250 |
шт. |
1.5 |
8.67 |
|
|
|
|
|
X-OLLZ 400x100x3000(1.2) |
400x100x1350 |
шт. |
1.2 |
7.96 |
|
|
|
|
|
X-OLLZ 400x100x3000(1.5) |
400x100x1350 |
шт. |
1.5 |
9.54 |
|
|
|
|
|
X-OLLZ 500x100x3000(1.2) |
500x100x1450 |
шт. |
1.2 |
8.75 |
|
|
|
|
|
X-OLLZ 500x100x3000(1.5) |
500x100x1450 |
шт. |
1.5 |
10.41 |
|
|
|
|
|
X-OLLZ 600x100x3000(1.2) |
600x100x1550 |
шт. |
1.2 |
10.14 |
|
|
|
|
|
X-OLLZ 600x100x3000(1.5) |
600x100x1550 |
шт. |
1.5 |
12.17 |
|
|
|
|
|
ОПИСАНИЕ:

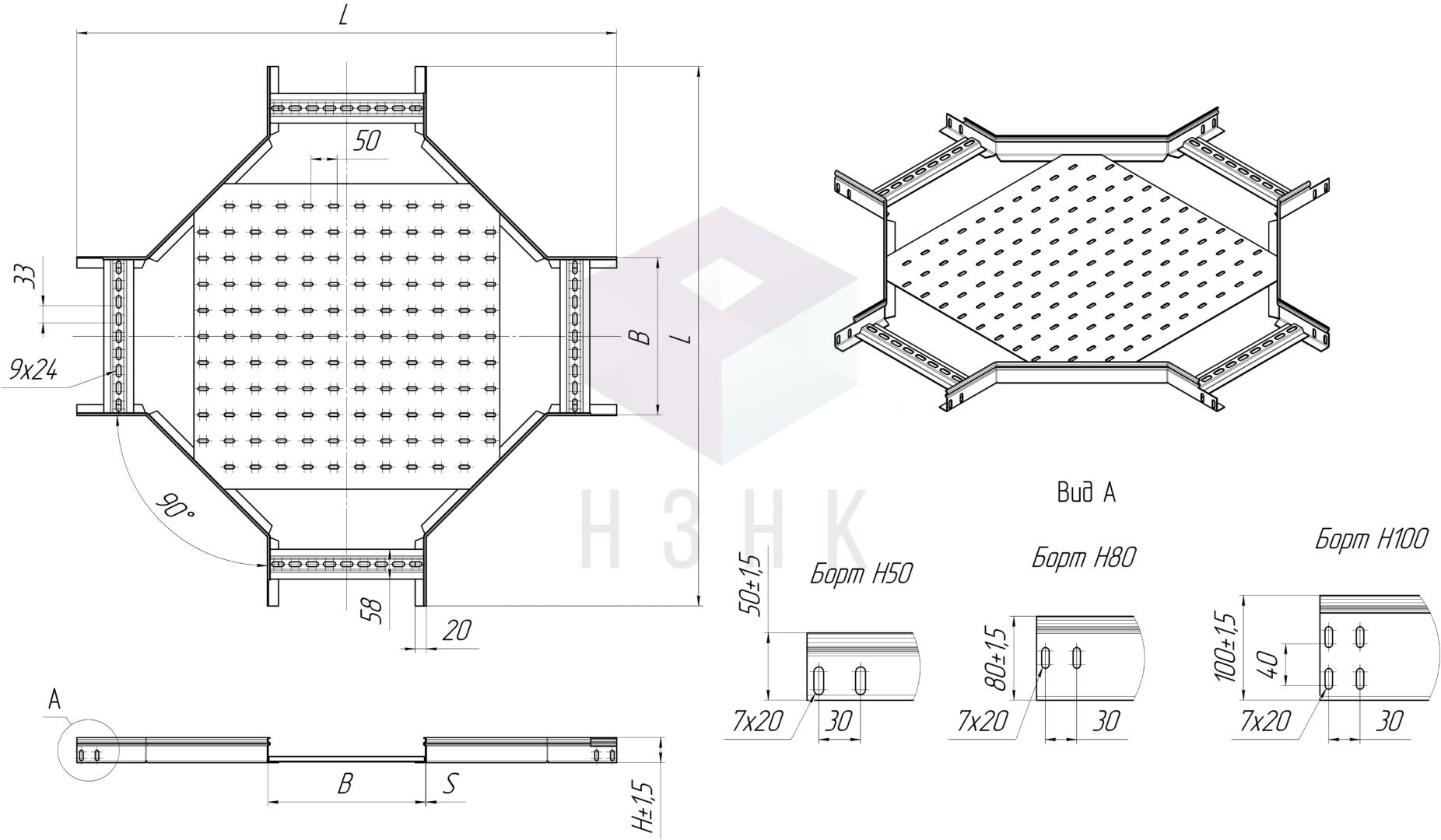

Х-ответвители для лестничных лотков используются для разветвления кабельной трассы в четырех направлениях в горизонтальной плоскости. Данный аксессуар применяется для построения кабельной трассы в тех местах, где необходимо развести кабель в разные направления. Одна кабельная линия может включать в себя несколько типов кабеля (по предназначению) и после ответвителя каждая линия идет в своем направлении. К примеру, прямо уходит питающий кабель, вправо кабель связи, влево уходит кабель, который отвечает за сигнализацию. Также может разветвляться и сам силовой кабель.
Х-ответвитель соединяется с лестничным лотком телескопическим методом. После чего фиксируется метизами – гайками и болтами М6.
Ответвитель лестничного лотка может изготавливаться в нескольких климатических исполнениях:
— без покрытия
— покрытием порошковой краской
— нержавеющая сталь
— оцинкованная сталь по методу Сендзимира
— оцинкованная сталь по методу полного погружения (горячеоцинкованная сталь)
Аксессуар может оснащаться крышкой для максимальной защиты кабеля от механических повреждений.
